袋式除尘器在喷雾干燥塔上的应用
泉源：AG8亚洲游戏国际集团环保 宣布时间：2023-02-01
本文通过对陶瓷行业喷雾干燥塔的烟气除尘系统的事情特点举行深入剖析，，，，，，设计并制造了一个适用的控制系统，，，，，，其功效完整、结构简化，，，，，，并对该控制系统的乐成履历举行总结 。。。。。。
1、小序
在生产陶瓷地砖的喷雾干燥塔工序中，，，，，，古板的除尘要领是接纳旋风除尘器除尘，，，，，，可是该除尘要领的效果不彻底 。。。。。。近年理由于清洁生产和节能减排的需要，，，，，，各企业在此基础上增添使用了袋式除尘器 。。。。。。旋风除尘器用作粗滤，，，，，，袋式除尘器用作细滤，，，，，，二者双管齐下 。。。。。。虽然投入增添了，，，，，，但镌汰了喷雾干燥塔对大气层的粉尘排放量，，，，，，同时能够使可用粉尘接纳再使用，，，，，，起到了一举两得的效果 。。。。。。
2、袋式除尘器事情原理与说明
袋式除尘器接纳涤纶针剌毡滤料作为过滤质料（滤芯），，，，，，透气性能强，，，，，，除尘效率高 。。。。。。将其制作成一个个由金属骨架包裹的圆柱状中空的滤气组件（俗称布袋），，，，，，把数个滤气组件（图1为三件）装进一个特制的箱体内，，，，，，简称为气箱脉冲袋，，，，，，如图1所示 。。。。。。而袋式除尘器是由多个这样的气箱脉冲袋组成 。。。。。。
气箱脉冲袋除尘器，，，，，，接纳反吹除尘法，，，，，，不但能净化一般的含尘硫气体，，，，，，还能处理入口浓度达1300g/Nm3的含尘气体 。。。。。。烟气中所含的水蒸气由于其温度较高，，，，，，在100℃左右，，，，，，初呈气态；； ；；；；从喷雾塔出来后，，，，，，温度有所降低，，，，，，冷凝成水滴附在烟气中的尘粒上，，，，，，泛起雾状；； ；；；；进入气箱脉冲袋除尘器时尘粒即被捕集下来 。。。。。。
除尘清灰事情历程为：以一个袋为例，，，，，，含尘气体由入口处直接进入气箱的袋室；； ；；；；由于有负压风机的引力驱行动用，，，，，，含尘气体由外及里，，，，，，自下而上，，，，，，战胜阻力，，，，，，穿越滤芯抵达上部箱体；； ；；；；粉尘就会被阻挡在滤器组件之外，，，，，，小的颗粒被吸附在滤芯的外貌，，，，，，大的颗粒直接掉到下面的灰斗中；； ；；；；经由过滤后的含有微尘的气体在脉冲提升阀处搜集，，，，，，之后从出风口倾轧，，，，，，此时即是清洁的气体 。。。。。。这个事情历程如图1中的过滤状态所示，，，，，，过滤状态就是对含尘气体举行除尘 。。。。。。当过滤事情抵达一准时间（或阻力抵达预先设定值），，，，，，清灰历程最先 。。。。。。其事情历程为：控制器发出信号，，，，，，使脉冲提升阀关闭，，，，，，阻断排气；； ；；；；压缩空气脉冲阀开启，，，，，，以大于0.5MPa的压缩空气经脉冲阀喷入净气室；； ；；；；并迅速膨胀入滤袋内，，，，，，并爆发振行动用，，，，，，扫除滤袋外侧外貌上的粉尘，，，，，，粉尘掉落到灰斗，，，，，，如图1中的清灰状态所示 。。。。。。这个行动完成后（约莫6～15s），，，，，，压缩空气脉冲阀关闭，，，，，，提升阀重新翻开，，，，，，该箱室的滤袋重新回到过滤状态 。。。。。。
喷雾塔的尾气中含有大宗的粉尘和SO2等废气，，，，，，经由旋风除尘和布袋除尘后的烟气的粉尘量可降到40mg/m3以下，，，，，，比之前的8000mg/m3降低了两个数目级，，，，，，效果很是显着 。。。。。。除下来的粉尘都是陶泥粉，，，，，，可以接纳使用 。。。。。。
本文中袋式除尘器由18个气箱脉冲袋组成 。。。。。。气箱脉冲袋需要按期扫除滤芯外貌的粉尘，，，，，，防止梗塞 。。。。。。清灰时接纳分箱（袋）清灰的方式，，，，，，逐箱隔离、轮流举行，，，，，，逐一按要求举行清灰直至*后一个箱室清灰完毕，，，，，，此为一个清灰周期 。。。。。。除尘器的脉冲喷吹宽度和清灰周期，，，，，，是由清灰程序控制器自动控制连续举行，，，，，，从而包管了清灰的效果 。。。。。。
3、控制系统设计
在清灰历程中，，，，，，气箱脉冲袋的提升脉冲阀和喷气脉冲阀的行动要亲近配合 。。。。。。其行动流程是：先关断提升脉冲阀，，，，，，再翻开喷气脉冲阀；； ；；；；几秒之后举行压力检测；； ；；；；然后关断喷气脉冲阀，，，，，，*后翻开提升脉冲阀 。。。。。。系统输出信号，，，，，，通过电磁阀来关断或开启这些脉冲阀，，，，，，控制每个气箱脉冲袋的清灰历程 。。。。。。云云众多的输出口，，，，，，笔者通过阵列的方式，，，，，，简化输出口的数目，，，，，，通过增添软件指令的步伐来实现输出口的控制，，，，，，并且其功效不会镌汰，，，，，，如图2所示 。。。。。。
在本系统中接纳西门子可编程控制器S7—226外带一个扩展模浚�？ ？？镋M223，，，，，，其中KA1～KA18是控制1～18号脉冲提升阀的中继，，，，，，KA19～KA36是控制1～18号脉冲喷气阀的中继，，，，，，这些都不可缺省 。。。。。。这36其中继若是用36个输出口来驱动，，，，，，势必繁多 。。。。。。由于本文接纳轮流清灰的事情特点，，，，，，因此18个脉冲提升阀任何时间只有一个行动，，，，，，18个脉冲喷气阀任何时间也只有一个行动，，，，，，现只用Q1.0～Q3.3中的18个输出口，，，，，，使用阵列即可实现对36个输出口的驱动 。。。。。。例如：若是要实现2号喷气阀KA20行动，，，，，，只要程序中同时输出Q1.0和Q3.2就可以了 。。。。。。指令如下：
= Q1.0
= Q3.2
在本系统的设计历程中，，，，，，思量到要自动检测每个袋的事情状态，，，，，，特殊是要检测布袋是否破损或者梗塞，，，，，，因此需要PLC设定检测输入口 。。。。。。当布袋有破损时，，，，，，在压缩空气喷气数秒之内，，，，，，压力下降太快，，，，，，用压力表可检测出它的压力会显着降低；； ；；；；压力过低，，，，，，压力表输出一个检测信号（如KL）给PLC，，，，，，举行报警并指示，，，，，，以便实时处理 。。。。。。而在压缩空气喷气数秒之内检测压力过高，，，，，，则体现布袋被粉尘梗塞，，，，，，压力下降太慢，，，，，，过滤性能差了，，，，，，压力表也会输出一个检测信号（如KH）给PLC，，，，，，举行报警并指示，，，，，，以便实时处理 。。。。。。云云众多的输入接口，，，，，，须举行简化处理 。。。。。。如图3所示：本设计只需要有I3.2、I3.3和I3.6、I3.7及I4.4、I4.5这六个输入点，，，，，，即可实现18个袋的超低压和超高压的共36个输入反馈信号 。。。。。。例如：5号袋爆发破碎，，，，，，当清灰喷气后，，，，，，压力降低过快，，，，，，压力表设定的*低限行动；； ；；；；输入模浚�？ ？？榈氖淙氲鉏3.3可以通过KA5和KL5串联回路，，，，，，捕获到此故障状态；； ；；；；并用程序软件区分出来，，，，，，由此爆发的报警信号可以通过人机界面显示 。。。。。。
4、结论
通过对控制系统的简化步伐，，，，，，笔者乐成地设计并制作了袋式除尘器的控制应用系统 。。。。。。不但节约了硬件的开销，，，，，，并且提高了系统的事情可靠性和稳固性，，，，，，取得了显着的经济效果 。。。。。。
1、小序
在生产陶瓷地砖的喷雾干燥塔工序中，，，，，，古板的除尘要领是接纳旋风除尘器除尘，，，，，，可是该除尘要领的效果不彻底 。。。。。。近年理由于清洁生产和节能减排的需要，，，，，，各企业在此基础上增添使用了袋式除尘器 。。。。。。旋风除尘器用作粗滤，，，，，，袋式除尘器用作细滤，，，，，，二者双管齐下 。。。。。。虽然投入增添了，，，，，，但镌汰了喷雾干燥塔对大气层的粉尘排放量，，，，，，同时能够使可用粉尘接纳再使用，，，，，，起到了一举两得的效果 。。。。。。
2、袋式除尘器事情原理与说明
袋式除尘器接纳涤纶针剌毡滤料作为过滤质料（滤芯），，，，，，透气性能强，，，，，，除尘效率高 。。。。。。将其制作成一个个由金属骨架包裹的圆柱状中空的滤气组件（俗称布袋），，，，，，把数个滤气组件（图1为三件）装进一个特制的箱体内，，，，，，简称为气箱脉冲袋，，，，，，如图1所示 。。。。。。而袋式除尘器是由多个这样的气箱脉冲袋组成 。。。。。。

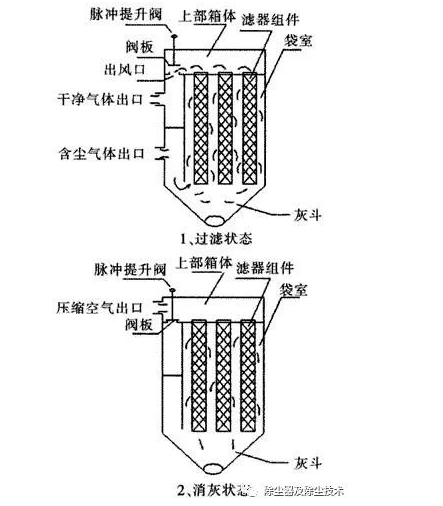

图1 气箱脉冲袋
气箱脉冲袋除尘器，，，，，，接纳反吹除尘法，，，，，，不但能净化一般的含尘硫气体，，，，，，还能处理入口浓度达1300g/Nm3的含尘气体 。。。。。。烟气中所含的水蒸气由于其温度较高，，，，，，在100℃左右，，，，，，初呈气态；； ；；；；从喷雾塔出来后，，，，，，温度有所降低，，，，，，冷凝成水滴附在烟气中的尘粒上，，，，，，泛起雾状；； ；；；；进入气箱脉冲袋除尘器时尘粒即被捕集下来 。。。。。。
除尘清灰事情历程为：以一个袋为例，，，，，，含尘气体由入口处直接进入气箱的袋室；； ；；；；由于有负压风机的引力驱行动用，，，，，，含尘气体由外及里，，，，，，自下而上，，，，，，战胜阻力，，，，，，穿越滤芯抵达上部箱体；； ；；；；粉尘就会被阻挡在滤器组件之外，，，，，，小的颗粒被吸附在滤芯的外貌，，，，，，大的颗粒直接掉到下面的灰斗中；； ；；；；经由过滤后的含有微尘的气体在脉冲提升阀处搜集，，，，，，之后从出风口倾轧，，，，，，此时即是清洁的气体 。。。。。。这个事情历程如图1中的过滤状态所示，，，，，，过滤状态就是对含尘气体举行除尘 。。。。。。当过滤事情抵达一准时间（或阻力抵达预先设定值），，，，，，清灰历程最先 。。。。。。其事情历程为：控制器发出信号，，，，，，使脉冲提升阀关闭，，，，，，阻断排气；； ；；；；压缩空气脉冲阀开启，，，，，，以大于0.5MPa的压缩空气经脉冲阀喷入净气室；； ；；；；并迅速膨胀入滤袋内，，，，，，并爆发振行动用，，，，，，扫除滤袋外侧外貌上的粉尘，，，，，，粉尘掉落到灰斗，，，，，，如图1中的清灰状态所示 。。。。。。这个行动完成后（约莫6～15s），，，，，，压缩空气脉冲阀关闭，，，，，，提升阀重新翻开，，，，，，该箱室的滤袋重新回到过滤状态 。。。。。。
喷雾塔的尾气中含有大宗的粉尘和SO2等废气，，，，，，经由旋风除尘和布袋除尘后的烟气的粉尘量可降到40mg/m3以下，，，，，，比之前的8000mg/m3降低了两个数目级，，，，，，效果很是显着 。。。。。。除下来的粉尘都是陶泥粉，，，，，，可以接纳使用 。。。。。。
本文中袋式除尘器由18个气箱脉冲袋组成 。。。。。。气箱脉冲袋需要按期扫除滤芯外貌的粉尘，，，，，，防止梗塞 。。。。。。清灰时接纳分箱（袋）清灰的方式，，，，，，逐箱隔离、轮流举行，，，，，，逐一按要求举行清灰直至*后一个箱室清灰完毕，，，，，，此为一个清灰周期 。。。。。。除尘器的脉冲喷吹宽度和清灰周期，，，，，，是由清灰程序控制器自动控制连续举行，，，，，，从而包管了清灰的效果 。。。。。。
3、控制系统设计
在清灰历程中，，，，，，气箱脉冲袋的提升脉冲阀和喷气脉冲阀的行动要亲近配合 。。。。。。其行动流程是：先关断提升脉冲阀，，，，，，再翻开喷气脉冲阀；； ；；；；几秒之后举行压力检测；； ；；；；然后关断喷气脉冲阀，，，，，，*后翻开提升脉冲阀 。。。。。。系统输出信号，，，，，，通过电磁阀来关断或开启这些脉冲阀，，，，，，控制每个气箱脉冲袋的清灰历程 。。。。。。云云众多的输出口，，，，，，笔者通过阵列的方式，，，，，，简化输出口的数目，，，，，，通过增添软件指令的步伐来实现输出口的控制，，，，，，并且其功效不会镌汰，，，，，，如图2所示 。。。。。。

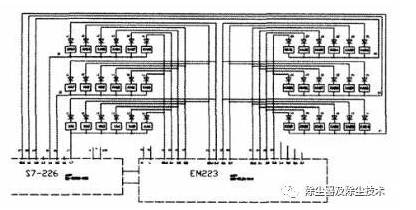

图2 输出阵列
在本系统中接纳西门子可编程控制器S7—226外带一个扩展模浚�？ ？？镋M223，，，，，，其中KA1～KA18是控制1～18号脉冲提升阀的中继，，，，，，KA19～KA36是控制1～18号脉冲喷气阀的中继，，，，，，这些都不可缺省 。。。。。。这36其中继若是用36个输出口来驱动，，，，，，势必繁多 。。。。。。由于本文接纳轮流清灰的事情特点，，，，，，因此18个脉冲提升阀任何时间只有一个行动，，，，，，18个脉冲喷气阀任何时间也只有一个行动，，，，，，现只用Q1.0～Q3.3中的18个输出口，，，，，，使用阵列即可实现对36个输出口的驱动 。。。。。。例如：若是要实现2号喷气阀KA20行动，，，，，，只要程序中同时输出Q1.0和Q3.2就可以了 。。。。。。指令如下：
= Q1.0
= Q3.2
在本系统的设计历程中，，，，，，思量到要自动检测每个袋的事情状态，，，，，，特殊是要检测布袋是否破损或者梗塞，，，，，，因此需要PLC设定检测输入口 。。。。。。当布袋有破损时，，，，，，在压缩空气喷气数秒之内，，，，，，压力下降太快，，，，，，用压力表可检测出它的压力会显着降低；； ；；；；压力过低，，，，，，压力表输出一个检测信号（如KL）给PLC，，，，，，举行报警并指示，，，，，，以便实时处理 。。。。。。而在压缩空气喷气数秒之内检测压力过高，，，，，，则体现布袋被粉尘梗塞，，，，，，压力下降太慢，，，，，，过滤性能差了，，，，，，压力表也会输出一个检测信号（如KH）给PLC，，，，，，举行报警并指示，，，，，，以便实时处理 。。。。。。云云众多的输入接口，，，，，，须举行简化处理 。。。。。。如图3所示：本设计只需要有I3.2、I3.3和I3.6、I3.7及I4.4、I4.5这六个输入点，，，，，，即可实现18个袋的超低压和超高压的共36个输入反馈信号 。。。。。。例如：5号袋爆发破碎，，，，，，当清灰喷气后，，，，，，压力降低过快，，，，，，压力表设定的*低限行动；； ；；；；输入模浚�？ ？？榈氖淙氲鉏3.3可以通过KA5和KL5串联回路，，，，，，捕获到此故障状态；； ；；；；并用程序软件区分出来，，，，，，由此爆发的报警信号可以通过人机界面显示 。。。。。。

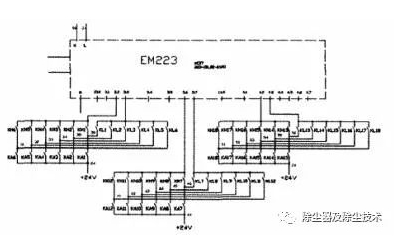

图3 输入阵列
4、结论
通过对控制系统的简化步伐，，，，，，笔者乐成地设计并制作了袋式除尘器的控制应用系统 。。。。。。不但节约了硬件的开销，，，，，，并且提高了系统的事情可靠性和稳固性，，，，，，取得了显着的经济效果 。。。。。。
